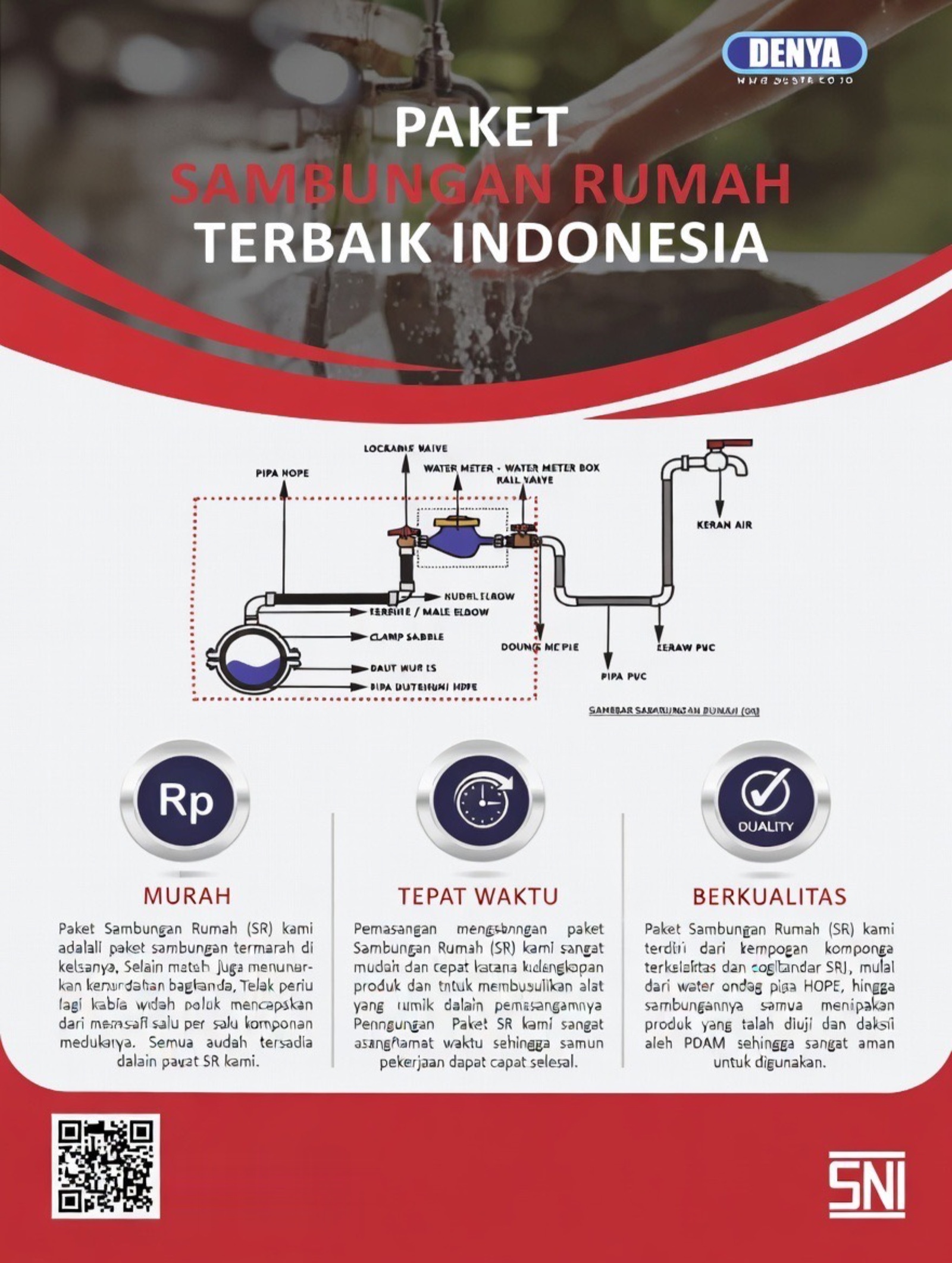

Sambungan rumah pipa HDPE atau SR adalah rangkaian yang menghubungkan pipa distribusi air dengan titik pelayanan pelanggan. Rangkaian umumnya mencakup percabangan dari pipa utama, pipa servis, katup, meter air, dan sambungan menuju instalasi pelanggan. Susunan akhirnya tetap perlu mengikuti gambar kerja, ketentuan operator, dan kondisi lapangan.
Gunakan versi PDF untuk dibaca atau dibagikan sebagai referensi awal.
Bagaimana alur sambungan rumah bekerja?
- Percabangan dari pipa distribusi. Titik pengambilan dibuat dengan metode dan komponen yang disetujui untuk material, diameter, serta kondisi operasi pipa utama.
- Aliran melalui pipa servis. Pipa servis membawa air dari jaringan distribusi menuju titik meter dengan rute dan kedalaman yang direncanakan.
- Pengendalian melalui katup. Katup isolasi memberi akses untuk menutup aliran saat pemeriksaan atau pemeliharaan.
- Pengukuran pada meter air. Meter dan kotaknya ditempatkan agar mudah dibaca, diperiksa, dan dilindungi dari benturan atau genangan.
- Transisi ke instalasi pelanggan. Sambungan setelah meter mengikuti material, ukuran, dan detail instalasi yang ditentukan pada sisi pelanggan.
Komponen utama yang perlu diperiksa
| Komponen | Fungsi | Hal yang dikonfirmasi |
|---|---|---|
| Pipa distribusi | Menjadi sumber aliran bagi cabang pelayanan. | Material, diameter, kelas tekanan, kondisi operasi, dan metode percabangan. |
| Clamp saddle atau fitting cabang | Membentuk titik pengambilan dari pipa utama. | Kesesuaian dengan diameter luar pipa, tekanan kerja, dan prosedur pemasangan. |
| Pipa servis HDPE | Mengalirkan air menuju meter. | Diameter, kelas tekanan atau SDR, panjang, rute, serta perlindungan instalasi. |
| Katup isolasi | Membuka atau menutup aliran untuk pengoperasian dan pemeliharaan. | Ukuran, arah pemasangan, akses, dan jenis sambungan. |
| Meter air dan kotak meter | Mengukur pemakaian dan melindungi titik pengukuran. | Spesifikasi operator, posisi, ruang pemeriksaan, drainase, dan perlindungan. |
| Fitting transisi | Menghubungkan material atau jenis sambungan yang berbeda. | Dimensi, ulir atau adaptor, penyekatan, penyangga, dan kompatibilitas material. |
Mengapa HDPE digunakan pada pipa servis?
HDPE dapat mengikuti perubahan arah jalur dengan jumlah sambungan yang relatif terbatas, bergantung pada diameter dan rancangan instalasi. Material ini juga tersedia bersama fitting servis yang dirancang untuk sistem perpipaan bertekanan. Namun, pemilihan tidak cukup berdasarkan nama material: diameter, SDR atau kelas tekanan, standar produk, metode sambungan, dan kondisi penanaman tetap harus dikonfirmasi.
Untuk membandingkan ketersediaan kategori dan dokumen teknis, pembaca dapat membuka informasi produk perpipaan DENYA. Gunakan data pada katalog bersama persyaratan proyek, bukan sebagai pengganti perhitungan atau persetujuan teknis.
Data yang perlu disiapkan sebelum pemasangan
- material, diameter luar, SDR atau kelas tekanan pipa distribusi dan pipa servis;
- tekanan operasi serta tekanan maksimum jaringan;
- standar produk dan ketentuan operator air minum;
- jenis fitting cabang, valve, meter, adaptor, dan sambungan setelah meter;
- panjang rute, kedalaman, kondisi tanah, persilangan, dan akses kerja;
- metode pemeriksaan, pengujian, pencatatan, dan serah terima.
Risiko kesalahan yang perlu dicegah
- memilih saddle atau adaptor yang tidak sesuai dengan dimensi dan kelas pipa;
- membuat percabangan tanpa prosedur yang disetujui untuk jaringan aktif;
- membiarkan permukaan sambungan kotor, tergores, atau tidak tersangga;
- menempatkan katup dan meter pada lokasi yang sulit diperiksa;
- mengabaikan gaya pada sambungan transisi antara HDPE, komponen logam, dan pipa setelah meter;
- menutup galian sebelum inspeksi, pengujian, dan dokumentasi selesai.
Jika ada sambungan HDPE yang memerlukan proses fusi, lihat juga perbandingan butt fusion dan electrofusion. Metode yang tepat tetap bergantung pada jenis fitting, diameter, ruang kerja, serta prosedur proyek.
Pertanyaan umum tentang SR pipa HDPE
Apakah semua sambungan rumah memakai komponen yang sama?
Tidak. Susunan komponen dapat berbeda menurut diameter jaringan, tekanan, standar operator, tipe meter, kondisi lokasi, dan detail sambungan setelah meter.
Apakah pipa HDPE dapat langsung disambungkan ke meter air?
Sambungan harus menggunakan adaptor, valve, atau fitting yang sesuai dengan dimensi dan tipe koneksi meter. Detailnya perlu mengikuti gambar kerja dan petunjuk komponen yang digunakan.
Informasi apa yang dibutuhkan untuk menentukan paket SR?
Minimal siapkan diameter dan kelas pipa utama, diameter pipa servis, tekanan jaringan, spesifikasi meter, jenis valve, panjang jalur, kondisi pemasangan, serta ketentuan operator.
Referensi lanjutan
Setelah kebutuhan dasar dicatat, cocokkan setiap komponen dengan dokumen teknis dan persyaratan pengelola jaringan. Pembaca juga dapat meninjau halaman produk pipa DENYA Indonesia sebagai referensi tambahan sebelum meminta konfirmasi spesifikasi.
Informasi pada artikel ini membantu tahap awal pemilihan. Spesifikasi akhir tetap perlu mengikuti desain, standar yang berlaku, dokumen produsen, dan persetujuan pihak teknis proyek.
